我校化学与材料工程学院学生在《ACS Applied Polymer Materials》发表论文
近日，我校化学与材料工程学院、云南省晶态多孔有机功能材料重点实验室申向教授团队在期刊《ACS Applied Polymer Materials》（JCR Q1，化学大类二区，TOP期刊，影响因子：5.24）上发表了标题为“Biomimetic Layer-By-Layer Assembled PVDF Membrane with Superhydrophilicity and Antifouling Property for Efficient Oil/Water Separation”的研究论文。曲靖师范学院为论文唯一完成单位和通讯单位，我校化学与材料工程学院化学专业20221311班范尚鹏同学为论文第一作者，申向教授为通讯作者。

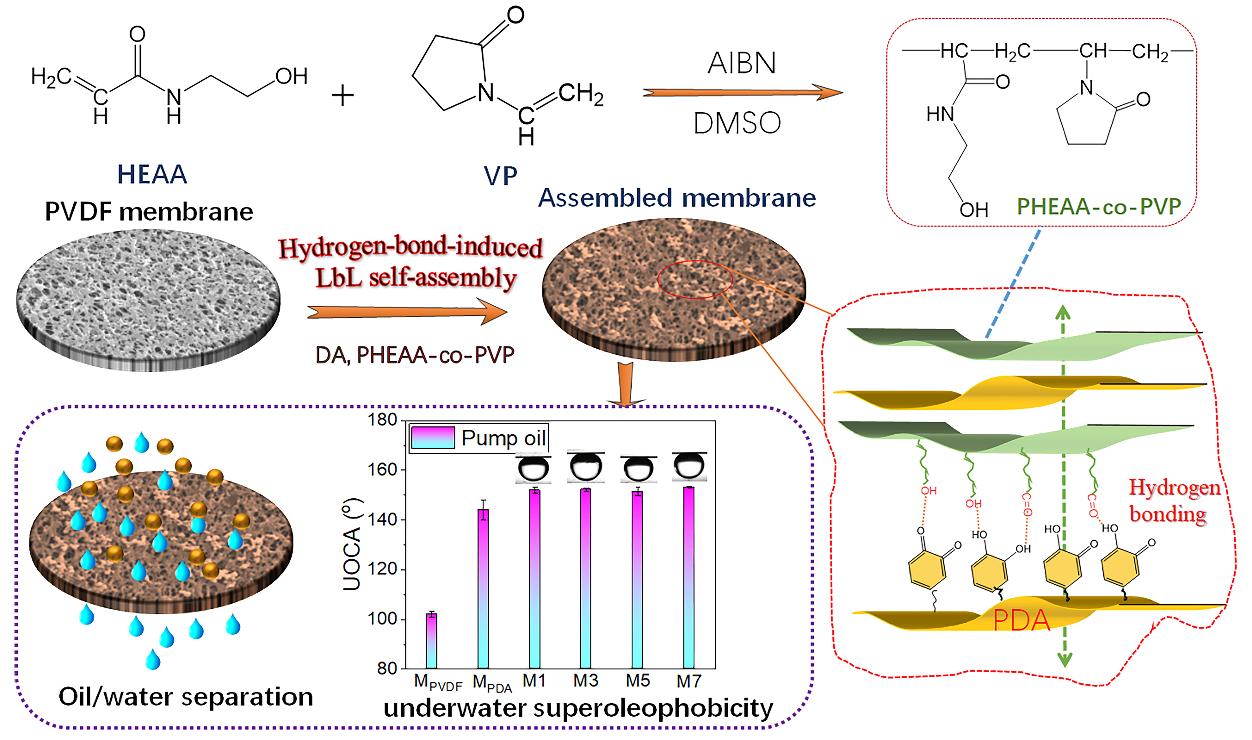

油水乳液造成的环境污染对人类活动和生态系统均构成严重威胁，尽管超润湿膜被广泛认为是分离水包油型乳液的有前景的解决方案，但膜污染仍然是制约其长期实际应用的关键挑战。本研究通过丙烯酸羟乙酯（HEAA）与乙烯基吡咯烷酮（VP）的共聚合成了亲水性共聚物PHEAA-co-PVP，并利用多巴胺（DA）与PHEAA-co-PVP之间的氢键诱导层层自组装，作为仿生策略对聚偏氟乙烯（PVDF）膜进行功能化改性。结果表明涂覆率的增加导致膜的平均孔径逐渐减小，所引入的涂层显著提升了膜表面的亲水性，初始水接触角低至14.9°，同时赋予分离膜水下超疏油特性；渗透实验显示改性膜的通量随涂覆率增加呈现先升高后降低的趋势，但该膜对多种水包油型乳液仍表现出优异的分离能力，油截留率超过98%，且得益于自组装涂层强大的水合能力，在含油乳液的循环过滤过程中，膜的通量恢复率高达96%，展现出卓越的抗污染性能。本研究展示了一种通过层层自组装构建超润湿膜的策略，可实现高效的油水乳液分离。
该研究工作得到了云南省晶态多孔有机功能材料重点实验室建设项目、云南省兴滇英才支持计划、曲靖师范学院创新团队建设项目等项目的经费资助。
