我校云南省晶态多孔有机功能材料重点实验室在《Tungsten》发表论文
近日，我校化学与材料工程学院、云南省晶态多孔有机功能材料重点实验室夏书标教授团队联合湖南大学霍甲教授团队在期刊《Tungsten》（JCR Q1，新锐分区：材料大类一区，影响因子：11.2）上发表了标题为“Ion exchange regulation of electronic structure in zeolitic imidazolate framework‑67 for boosting electrocatalytic water oxidation”的研究论文。

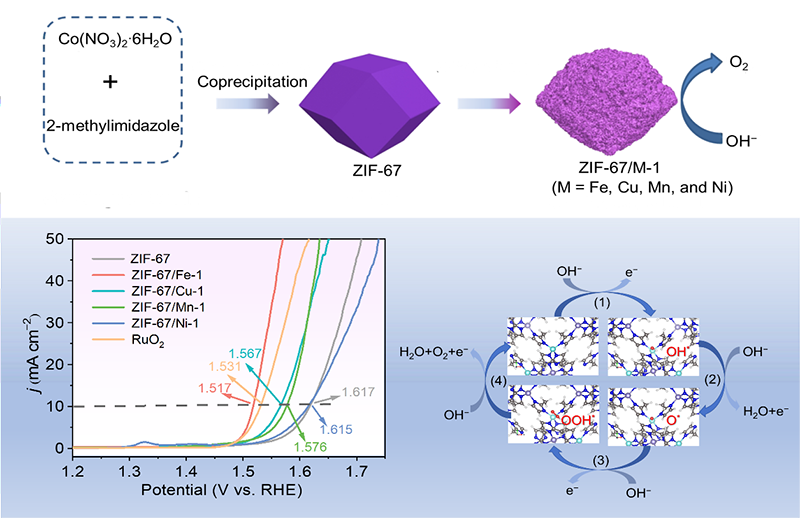

论文以清洁能源技术的关键反应之一的电催化析氧反应为研究对象，通过离子交换策略实现对晶态多孔材料ZIF-67电子结构的调控，进而增强ZIF-67电催化析氧性能。通过Fe、Cu、Mn或Ni的掺杂，电催化性能测试结果显示ZIF-67/Fe-1具有最佳电化学性能，在达到10 mA cm−2的电流密度的过电势仅为287 mV，与ZIF-67相比，降低了100 mV，并具有41.01 mV dec−1的较小塔菲尔（Tafel）斜率。并通过XRD、XPS、TGA和Raman等手段研究了电催化反应过程中ZIF-67/Fe-1的组成和结构变化，阐明其优异电催化活性的来源。建立ZIF-67本征电子结构与电催化析氧性能之间的构效关系，最终揭示ZIF-67电催化析氧反应的电催化机理。
曲靖师范学院为论文第一完成单位和通讯单位，我校化学与材料工程学院青年教师李启令博士为论文第一作者。夏书标教授、霍甲教授为共同通讯作者。
该研究工作得到了云南省晶态多孔有机功能材料重点实验室、云南省高校电化学储能与清洁能源技术创新团队、云南省教育厅绿色有机合成重点实验室等项目的经费资助。
